自动喷涂系统的喷涂装置和供漆系统

自动喷涂系统由自动喷涂装置、平放产品输送旋转车、产品竖挂旋转车、供漆及喷涂系统、电气控制系统等组成。

技术要求：
1)工作范围：手臂半径≥2000mm；
2)手腕载荷能力：≥10Kg；
3)左右行程：≥10000mm；
4)往复速度：0～0.6m/s；
5)往复定位精度：≤±2mm。

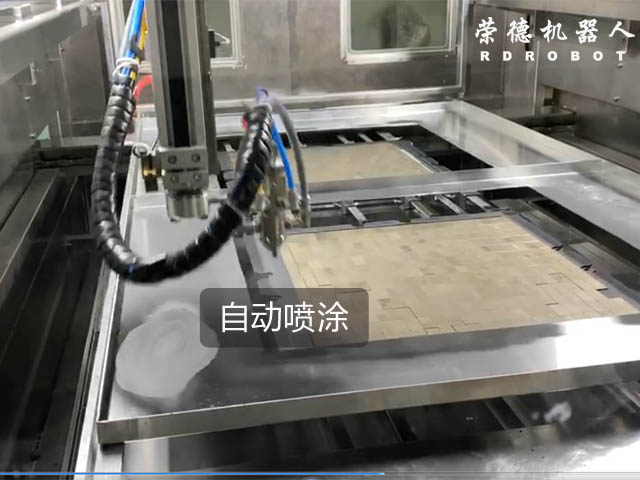

自动喷涂装置采用喷涂机器人，喷涂机器人为防爆型，确保喷涂系统安全运行。机器人行走轴由机架、精密线性滑轨、伺服电机配齿轮齿条、电线与气管拖链组成。机器人行走轴采用防漆雾污染、防爆设计，保证运行安全可靠。具有跟踪喷涂功能，可配置网络接口。配置彩色屏手持编程单元。拖链采用国产优质的高速无噪声型坦克链。

供漆及喷涂系统用于防热涂料、面漆的配料、供料和喷涂。防热涂料、面漆喷涂各单独配置1套。供漆及喷涂系统由配料桶、分散机、油漆搅拌器、隔膜泵、调压阀、压力表、输送管路、自动喷枪等组成。配料桶和分散机用于配料，采用转速≥200r/min的防爆型分散机、不锈钢配料桶，安装在调漆室。油漆搅拌器采用气动搅拌的方式，并配有不锈钢双桨叶搅拌和不锈钢搅拌桶，防止沉淀，清洗方便。供漆系统加料位置不应与自动喷涂装置动作存在干涉，避免加料时自动喷涂装置对操作人员产生伤害。隔膜泵、自动空气喷枪采用进口产品，调压阀、压力表、涂料管等采用进口或国产优质产品。供漆及喷涂系统支架采用不锈钢材料制作。配置压缩空气过滤装置，对厂房提供的压缩空气进行净化，保证喷涂质量和设备运行可靠。

喷涂房内设置可燃气体检测报警装置，用来适时监控喷涂房内的挥发气体的浓度，并与风机、喷枪连锁。实时显示测量值，当测量值达到设定的报警值时，控制器发出声光报警，同时输出控制信号（开关量触点输出），提示操作人员及时采取安全处理措施，自动启动排风机、电磁阀等设备，关闭喷涂系统。
